금형에서 사용하는 용어는 어떤 게 있나요? 세기금형사출이 정리한 금형제작·사출금형 핵심 용어

금형에서 사용하는 용어는 어떤 게 있나요?

금형은 제품의 일정한 형상과 치수를 반복적으로 생산하기 위해 사용하는 성형용 틀입니다.

특히 사출금형은 플라스틱 등의 수지를 사출해 제품을 만드는 데 사용되며, 제품의 형상과 생산 목적에 따라 다양한 구조와 부품이 적용됩니다.

금형제작 과정에서는 캐비티, 코어, 파팅라인, 인서트, 게이트, 러너, 언더컷, 슬라이드 등 여러 전문 용어가 사용됩니다.

또한 금형설계, 금형가공, 시험 사출, 제품 검사와 수정 과정에서도 각각 다른 용어가 사용됩니다.

이번 글에서는 금형제작의 전체 흐름을 기준으로 주요 금형용어를 분야별로 체계적으로 정리해 보겠습니다.

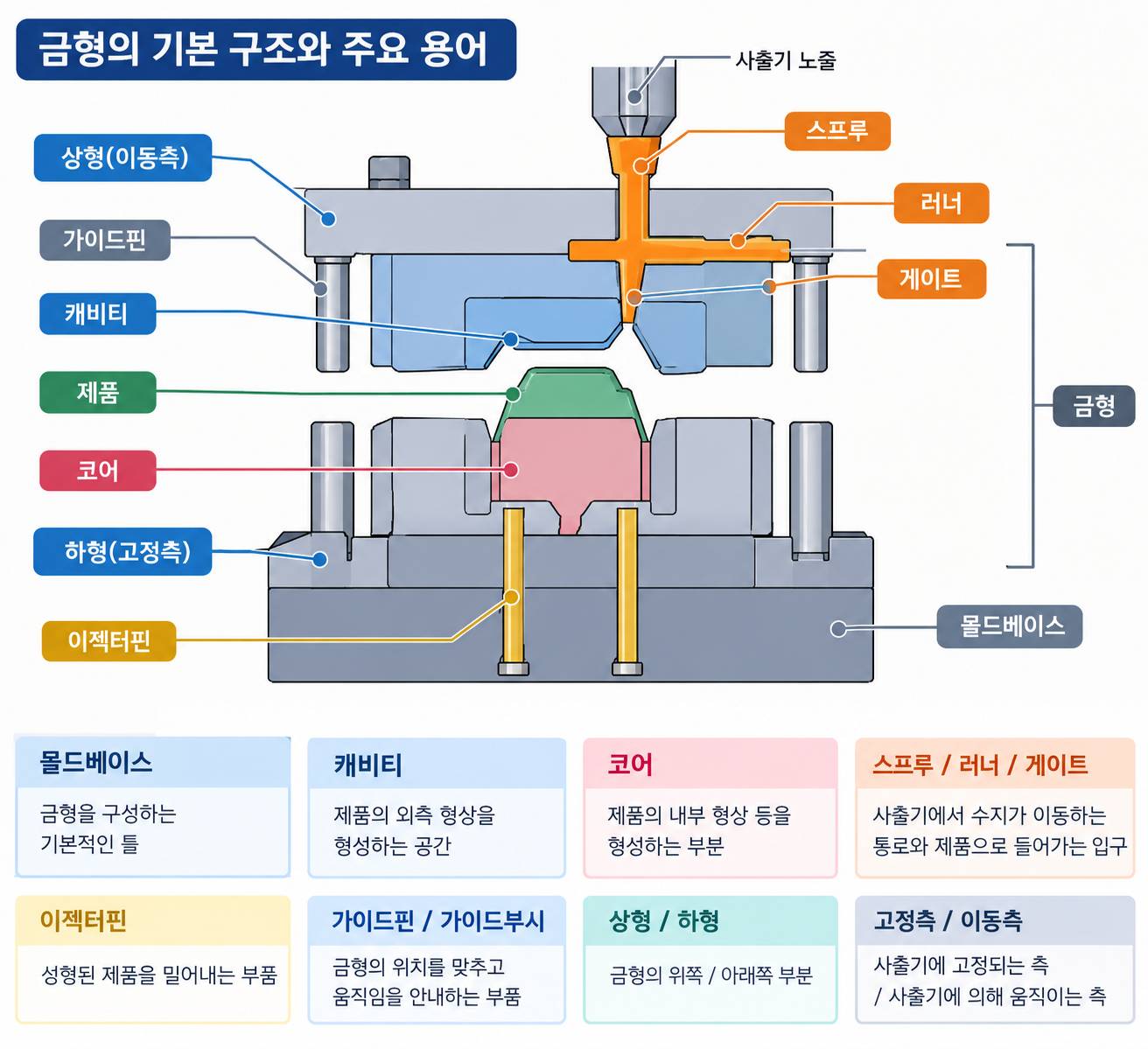

금형 기본 구조에서 사용하는 용어는 어떤 게 있나요?

금형의 기본 구조를 이해하기 위해서는 제품을 형성하는 부분과 금형을 구성하는 주요 부품을 알아야 합니다.

금형의 기본 구조에서는 특히 캐비티와 코어를 구분해서 이해하는 것이 중요합니다.

제품의 외형과 내부 형상이 어떤 금형 부품에 의해 만들어지는지 파악하면 이후의 금형설계 용어도 이해하기 쉬워집니다.

금형 설계에서 사용하는 용어는 어떤 게 있나요?

금형설계에서는 제품을 원하는 형상으로 성형하고 금형에서 원활하게 취출할 수 있도록 구조를 결정합니다.

금형설계에서는 제품의 외형만 확인하는 것이 아니라 금형이 열리는 방향과 제품이 빠져나오는 방향도 함께 검토합니다.

특히 언더컷이 있는 제품은 일반적인 금형 구조만으로 취출하기 어려울 수 있어 슬라이드나 리프터 등의 구조를 검토할 수 있습니다.

게이트와 러너에서 사용하는 용어는 어떤 게 있나요?

사출성형에서는 사출기에서 녹은 수지가 금형 내부로 이동한 뒤 제품 형상을 채우게 됩니다.

이 과정에서 수지가 이동하는 통로와 제품으로 들어가는 입구를 설명하기 위해 여러 용어를 사용합니다.

게이트의 위치와 형태는 수지의 흐름과 제품 외관 등에 영향을 줄 수 있기 때문에 금형설계 단계에서 제품의 형상과 함께 검토합니다.

러너 시스템에서 사용하는 용어는 어떤 게 있나요?

러너 시스템은 사출기에서 공급되는 수지를 제품까지 전달하는 구조를 의미합니다.

대표적으로 콜드러너와 핫러너 방식이 있습니다.

콜드러너와 핫러너는 각각의 구조와 특성이 있기 때문에 제품의 생산 방식과 금형 구조를 고려해 적합한 방식을 검토합니다.

사출성형에서 사용하는 용어는 어떤 게 있나요?

사출성형은 수지를 가열해 녹인 뒤 금형 내부에 주입하고 냉각해 제품을 만드는 성형 방식입니다.

사출성형 과정에서는 사출압력과 보압, 사출속도, 냉각시간 등 다양한 조건을 사용합니다.

사출성형 조건은 제품의 크기와 형상, 소재, 금형 구조 등에 따라 달라질 수 있습니다.

따라서 실제 생산에서는 제품과 금형에 맞춰 적절한 조건을 설정하고 결과를 확인하는 과정이 필요합니다.

사출 불량에서 사용하는 용어는 어떤 게 있나요?

사출성형에서는 금형 구조나 수지 흐름, 냉각, 성형 조건 등에 따라 다양한 불량이 발생할 수 있습니다.

사출 불량은 하나의 원인으로만 판단하기보다 제품 형상, 수지, 금형 구조, 성형 조건 등을 함께 확인해 원인을 파악하는 것이 일반적입니다.

금형가공에서 사용하는 용어는 어떤 게 있나요?

금형가공은 설계된 금형 형상을 실제 금형 부품으로 제작하는 과정입니다.

가공의 목적과 단계에 따라 여러 용어가 사용됩니다.

금형가공에서는 제품의 형상과 치수뿐만 아니라 여러 금형 부품이 정확하게 조립될 수 있도록 가공 정밀도도 고려합니다.

금형 수정과 트라이에서 사용하는 용어는 어떤 게 있나요?

금형제작이 완료된 후 시험 사출을 진행하면서 제품의 상태를 확인하고 필요한 부분을 수정할 수 있습니다.

이 과정에서는 트라이와 T0, T1, T2 등의 용어가 사용됩니다.

트라이에서는 제품의 치수뿐만 아니라 외관, 취출, 버, 미성형, 웰드라인 등의 상태를 함께 확인할 수 있습니다.

제품 치수 관리에서 사용하는 용어는 어떤 게 있나요?

금형으로 제품을 성형할 때는 소재의 특성과 성형 조건 등에 따라 제품 치수가 달라질 수 있습니다.

제품 치수를 관리하기 위해 수축률과 공차 등의 용어를 사용합니다.

제품의 중요 치수와 허용 공차가 명확할수록 금형설계와 제작 과정에서 필요한 기준을 설정하기가 수월합니다.

사출기에서 사용하는 용어는 어떤 게 있나요?

사출기는 수지를 용융하고 금형에 주입해 제품을 생산하는 장비입니다.

사출기의 구조와 작동을 이해하기 위해 다음과 같은 용어를 사용합니다.

금형과 사출기는 함께 사용되기 때문에 금형제작을 진행할 때 사용하는 사출기의 사양과 금형 크기 등을 함께 검토할 필요가 있습니다.

금형업체 현장에서 사용하는 용어는 어떤 게 있나요?

금형업체에서는 전문적인 기술 용어와 함께 작업자 사이에서 사용하는 현장 표현도 많이 사용합니다.

이러한 현장 용어는 금형업체와 제작이나 수정 작업을 협의할 때 자주 접할 수 있기 때문에 기본적인 의미를 알아두면 작업 내용을 이해하는 데 도움이 됩니다.

금형제작을 의뢰할 때 알아두면 좋은 용어는 어떤 게 있나요?

처음 금형제작을 의뢰한다면 제품의 형상뿐만 아니라 생산과 관련된 다양한 정보를 함께 전달하는 것이 좋습니다.

금형제작을 의뢰하기 전에 이러한 정보를 정리하면 제품 요구사항과 제작 방향을 보다 명확하게 협의할 수 있습니다.

금형용어는 어떻게 체계적으로 이해하면 좋을까요?

금형용어는 개별적으로 암기하기보다 금형제작의 흐름에 따라 이해하면 쉽습니다.

먼저 금형 기본 구조 에서는 캐비티, 코어, 파팅라인, 인서트, 몰드베이스 등을 이해합니다.

다음으로 금형설계 에서는 구배, 언더컷, 슬라이드, 리프터 등을 통해 제품을 어떻게 성형하고 취출하는지 알아봅니다.

그다음 사출성형 에서는 스프루, 러너, 게이트, 사출압력, 보압, 냉각시간 등을 이해합니다.

제품을 실제로 생산한 후에는 사출 불량 과 관련된 미성형, 버, 싱크마크, 휨, 웰드라인 등의 용어를 접하게 됩니다.

이후 금형가공 에서는 CNC, 방전가공, 와이어컷, 연마 등의 용어를 사용하고, 시험 사출과 수정 과정에서는 트라이, T0, T1, 금형수정 등의 표현을 사용합니다.

즉, 금형용어는 다음과 같은 순서로 연결해서 이해할 수 있습니다.

제품 설계 → 금형설계 → 금형가공 → 금형조립 → 트라이 → 금형수정 → 사출성형 → 제품 확인

이러한 흐름으로 정리하면 각각의 용어가 어느 과정에서 사용되는지 파악하기 쉽습니다.

금형과 사출금형은 어떤 관계가 있나요?

금형은 제품을 성형하기 위한 틀을 의미하며, 사출금형은 사출성형에 사용되는 금형을 말합니다.

따라서 사출금형을 이해하려면 금형의 기본 구조뿐만 아니라 수지가 이동하는 통로와 사출 조건, 냉각, 취출 구조 등을 함께 이해하는 것이 좋습니다.

금형제작 과정에서도 제품의 형상과 소재, 생산수량, 공차 등을 종합적으로 검토해 적합한 구조를 결정하게 됩니다.

금형에 대해 자주 묻는 질문은 어떤 게 있나요?

Q. 캐비티와 코어는 어떤 차이가 있나요?

캐비티와 코어는 제품의 형상을 만드는 주요 금형 부품입니다. 일반적으로 캐비티는 제품의 외측 형상을 형성하고 코어는 제품의 내부 형상 등을 형성하는 역할을 합니다.

Q. 파팅라인은 무엇인가요?

파팅라인은 금형이 열리고 닫히는 경계 부분입니다. 제품의 외관이나 버 발생과 관련될 수 있기 때문에 금형설계 단계에서 위치를 검토합니다.

Q. 언더컷은 무엇인가요?

언더컷은 일반적인 금형 개폐 방향으로 제품을 바로 취출하기 어려운 형상입니다. 제품의 형상에 따라 슬라이드나 리프터 등의 구조를 적용할 수 있습니다.

Q. 게이트는 어떤 역할을 하나요?

게이트는 러너를 통해 이동한 용융 수지가 제품 성형 공간으로 들어가는 입구 역할을 합니다.

Q. 핫러너와 콜드러너는 어떻게 다른가요?

콜드러너는 러너 내부의 수지가 냉각되면서 고화되는 방식이고, 핫러너는 러너 부분을 가열해 수지가 유동 상태를 유지하도록 하는 방식입니다.

Q. 금형 트라이는 왜 진행하나요?

금형 트라이는 제작된 금형으로 시험 사출을 진행해 제품의 형상과 치수, 외관, 취출 상태 등을 확인하기 위한 과정입니다.

Q. 금형수정은 언제 필요한가요?

시험 사출 결과 제품의 치수나 외관, 취출, 버, 충전 상태 등에 보완이 필요한 경우 원인을 확인한 후 금형을 수정할 수 있습니다.

Q. 금형제작을 의뢰할 때 무엇을 준비해야 하나요?

제품 도면과 3D 데이터, 소재, 생산수량, 공차, 외관 요구사항 등을 준비하면 금형 구조와 제작 방향을 검토하는 데 도움이 됩니다.
