부천 금형설계에서 언더컷은 왜 중요할까요? 세기금형사출 다이캐스팅금형 제작 개선 사례

목차

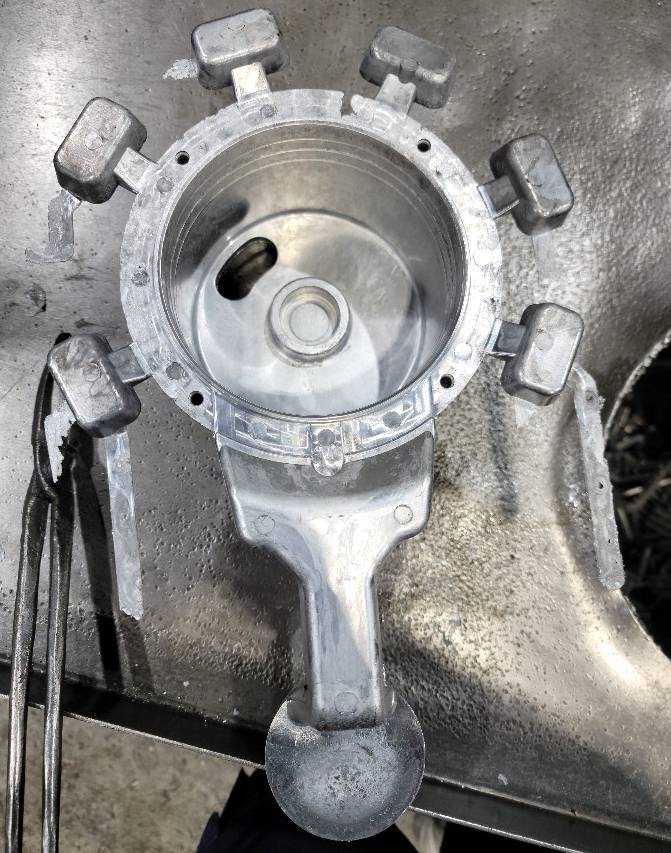

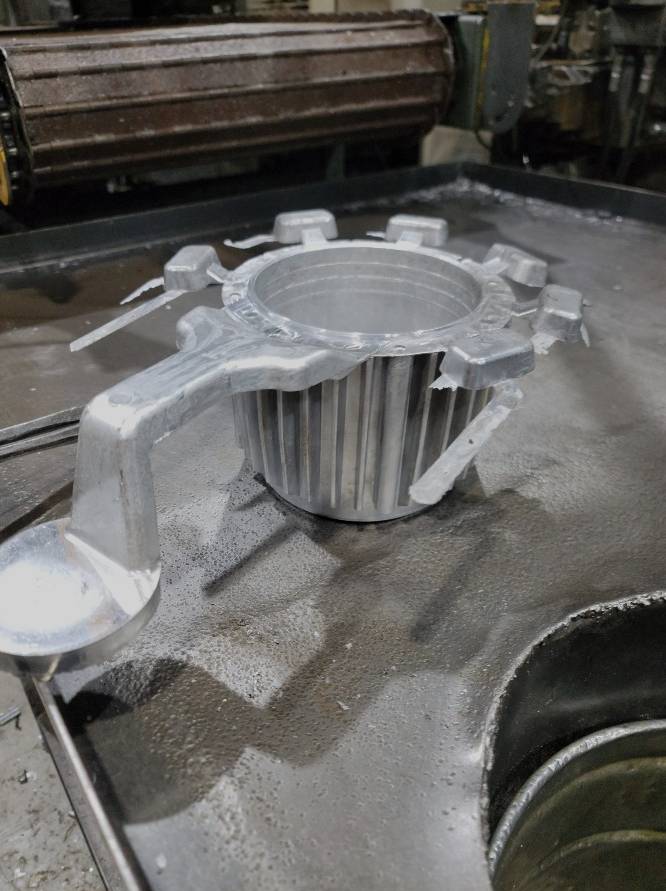

다이캐스팅금형 제작 과정에서 발생한 제품 취출 문제

금형제작은 단순히 제품 형상에 맞춰 금속을 가공하는 작업이 아닙니다. 제품이 안정적으로 성형되고, 생산 과정에서 반복적으로 동일한 품질을 유지할 수 있도록 구조를 설계하는 정밀한 기술 과정입니다.

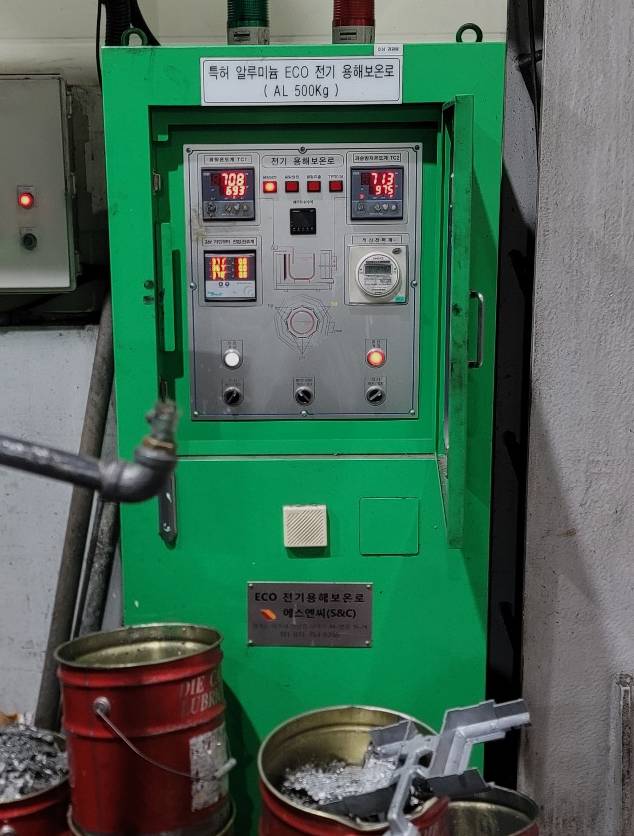

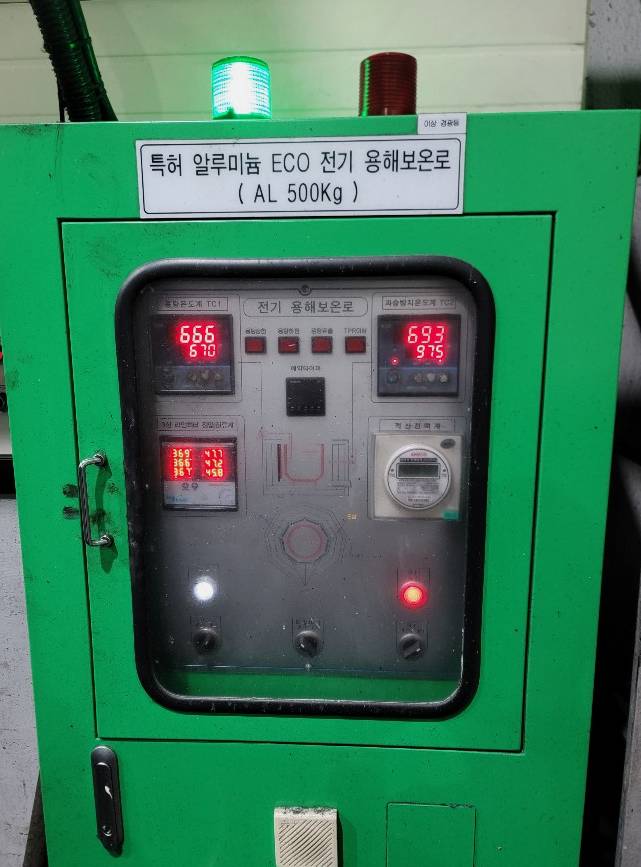

특히 다이캐스팅금형은 약 700도 수준으로 가열된 알루미늄 소재를 금형 내부에 주입하여 제품을 제작하는 방식이기 때문에 금속의 흐름, 냉각 과정에서 발생하는 수축, 제품 취출 방향까지 모두 고려해야 합니다.

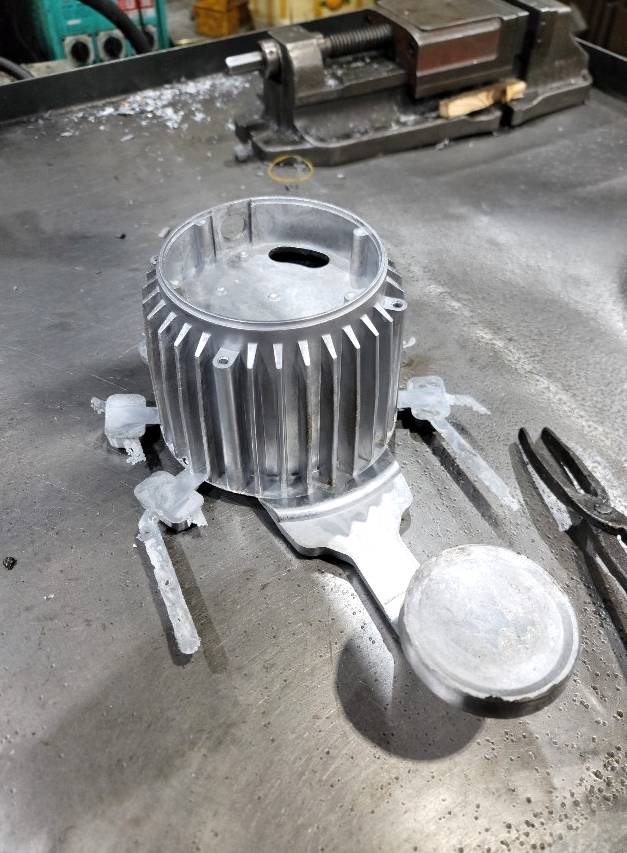

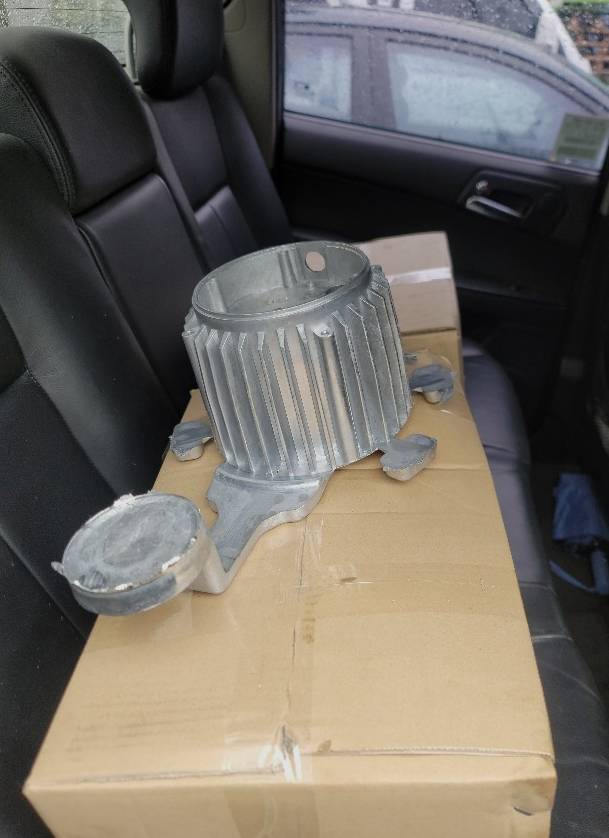

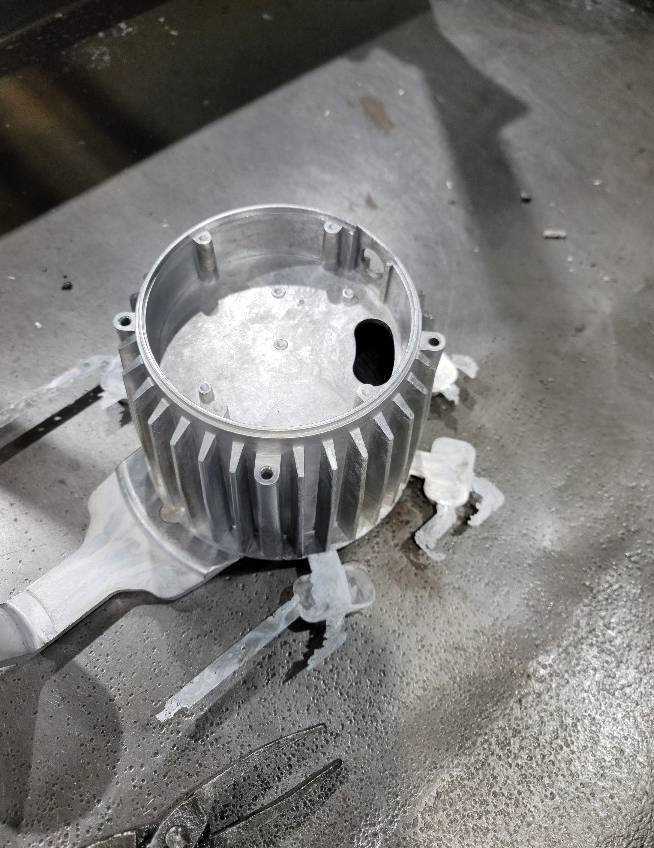

이번 사례는 세기금형사출 에서 제작한 유압 슬라이드 타입 다이캐스팅금형 개선 사례입니다.

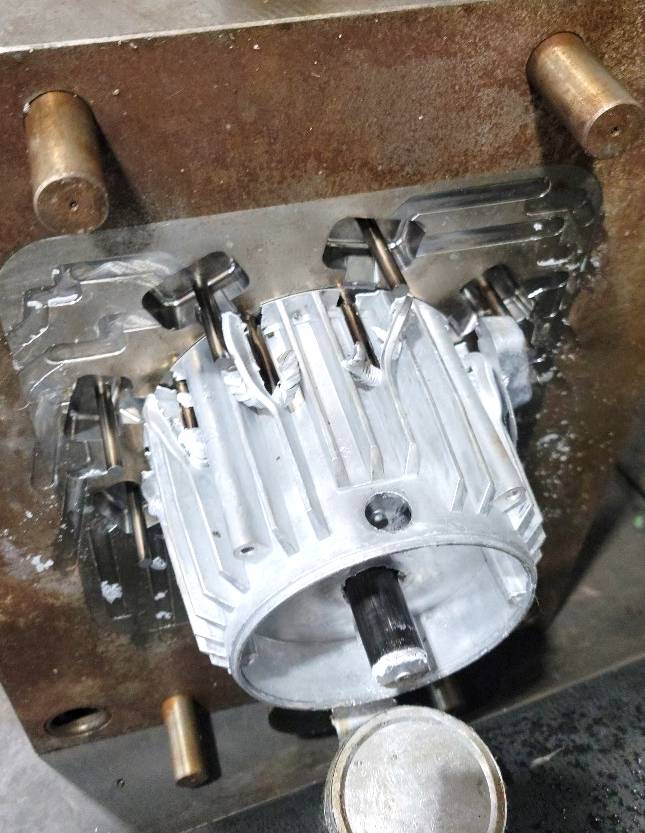

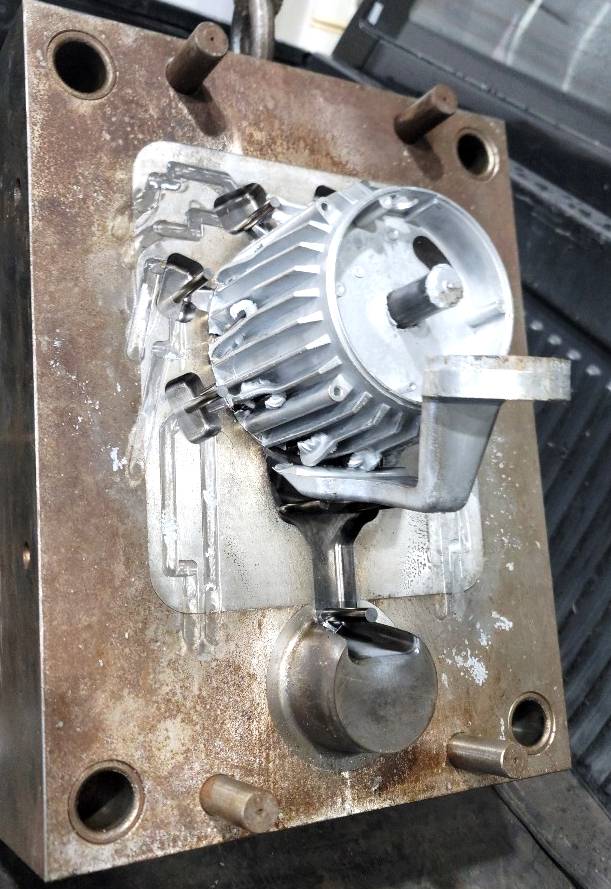

해당 금형은 납품 후 질화 열처리 과정 이후 제품이 상측 금형에 붙는 문제가 발생했습니다. 제품이 정상적인 위치에서 배출되지 않으면 생산성이 떨어지고 제품 손상이나 불량으로 이어질 수 있기 때문에 정확한 원인 분석과 금형설계 개선이 필요했습니다.

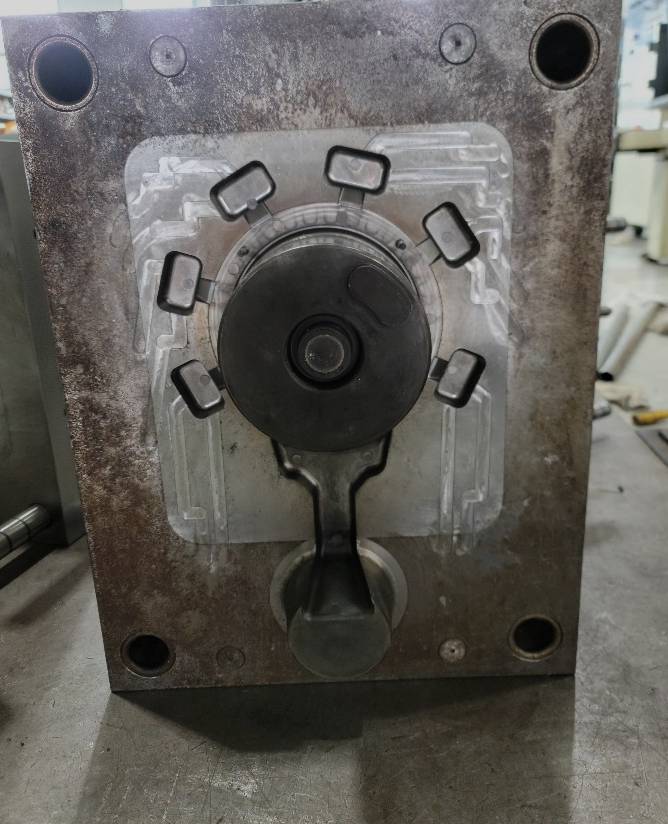

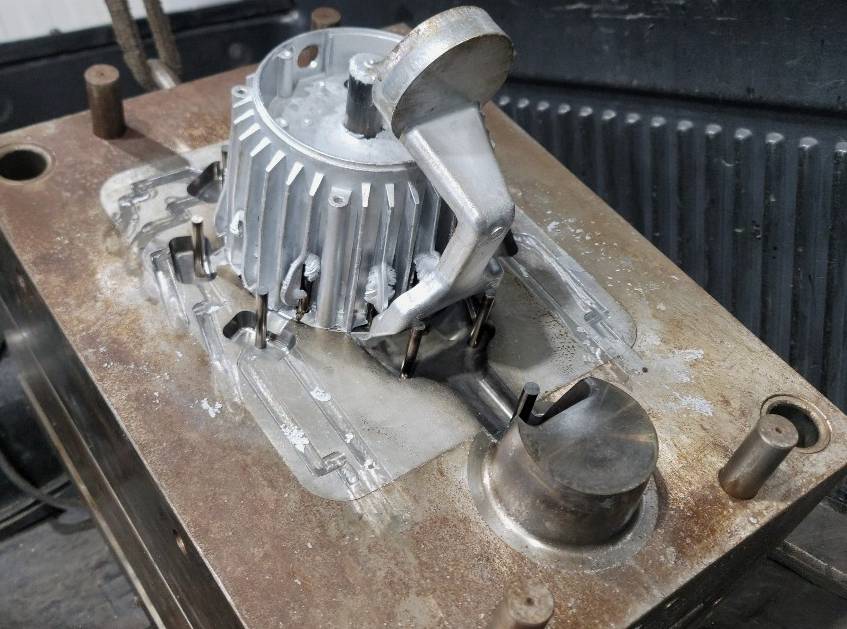

세기금형사출은 제품 형상과 취출 방향을 다시 검토하고 하측 언더컷 구조를 적용하여 문제를 해결했습니다.

금형설계에서 언더컷이 필요한 이유

언더컷(Undercut)은 금형 내부에서 제품을 단순히 걸어두는 구조가 아닙니다.

제품이 성형되는 위치를 정확하게 유지하고, 금형이 열리는 과정에서 원하는 방향으로 제품이 안정적으로 분리될 수 있도록 도와주는 중요한 금형설계 요소 입니다.

다이캐스팅금형에서는 제품이 냉각되는 과정에서 수축이 발생하기 때문에 제품이 어느 방향으로 붙는지, 어떤 방식으로 취출되는지를 사전에 고려해야 합니다.

적절한 언더컷설계를 적용하면 다음과 같은 효과를 얻을 수 있습니다.

따라서 부천금형 제작 과정에서는 제품 특성과 생산 환경에 맞춘 정밀한 금형설계가 중요합니다.

다이캐스팅금형에서 언더컷은 어떤 역할을 할까요?

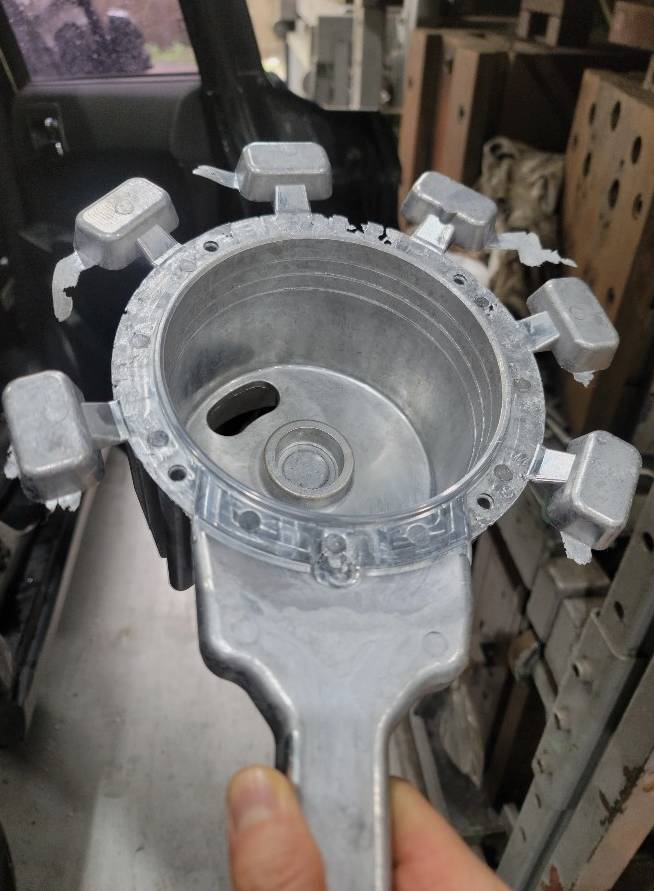

다이캐스팅금형에서 하측 언더컷을 적용하는 가장 큰 목적은 제품의 이탈 방향을 제어하는 것입니다.

일반적으로 금형이 열린 후 제품은 가동측에서 유지된 상태로 배출되는 구조가 많이 사용됩니다.

하지만 제품 형상이 복잡하거나 중심 균형이 맞지 않는 경우 금형이 열리는 순간 제품이 고정측에 붙거나 중간에서 떨어지는 문제가 발생할 수 있습니다.

이때 하측에 적절한 언더컷을 적용하면 제품이 원하는 위치에 안정적으로 유지되어 취출 불량을 줄일 수 있습니다.

또한 언더컷은 제품 위치 결정 역할도 수행합니다.

원통형 제품이나 정밀 부품은 금형 내부에서 작은 흔들림만 발생해도 편심이나 단차가 생길 수 있습니다.

언더컷 구조를 적절하게 적용하면 제품이 정확한 위치에서 성형될 수 있으며, 동심도와 치수 정밀도를 향상시키는 데 도움이 됩니다.

금형설계에서 언더컷은 어떻게 적용할까요?

언더컷 적용 방식은 제품 형상과 크기, 필요한 유지력에 따라 달라집니다.

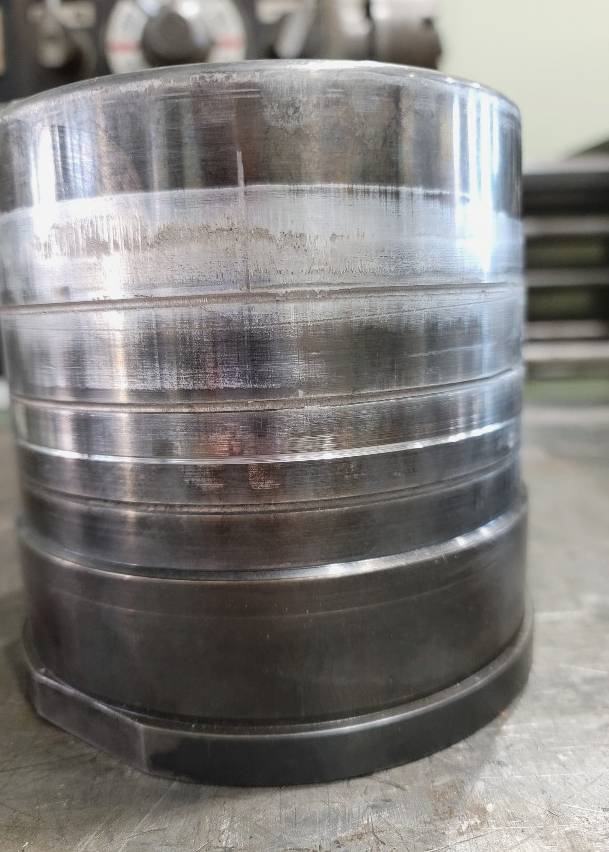

작은 언더컷의 경우 코어 부분에 단차를 가공하여 제품 수축 후 자연스럽게 유지되도록 설계할 수 있습니다.

하지만 언더컷 깊이가 크거나 직각 형태의 구조가 필요한 경우에는 별도의 작동 구조가 필요합니다.

대표적인 언더컷 적용 방식은 다음과 같습니다.

슬라이드 코어 방식은 금형이 열릴 때 슬라이드가 먼저 후퇴하여 언더컷 부분을 해제한 후 제품을 배출하는 구조입니다.

이러한 방식은 복잡한 형상의 제품에서도 안정적인 생산이 가능하도록 도와줍니다.

언더컷 설계 시 주의해야 할 점

언더컷은 제품 품질 향상에 중요한 역할을 하지만 과도하게 적용하면 문제가 발생할 수 있습니다.

언더컷 깊이가 지나치게 크면 제품을 빼내는 힘인 이형력이 증가할 수 있으며, 제품 변형이나 금형 부품 마모로 이어질 수 있습니다.

따라서 금형설계 단계에서는 다음 요소를 함께 검토해야 합니다.

세기금형사출은 단순한 금형 가공이 아니라 실제 생산 환경까지 고려한 금형설계를 진행합니다.

부천 금형설계 언더컷 관련 자주 묻는 질문

Q. 부천 금형설계에서 언더컷은 왜 중요한가요?

A. 세기금형사출은 제품의 위치를 정확하게 유지하고 안정적인 취출을 위해 필요한 경우 언더컷설계를 적용합니다.

언더컷은 제품을 금형 내부에 단순히 걸어두는 구조가 아니라 성형 위치를 유지하고 금형 개방 후 원하는 방향으로 제품이 분리될 수 있도록 돕는 중요한 설계 요소입니다.

특히 다이캐스팅금형은 고온의 금속 소재를 주입한 후 냉각 과정에서 수축이 발생하기 때문에 제품 부착 방향과 취출 구조를 고려한 설계가 필요합니다.

Q. 모든 금형 제작 과정에서 언더컷을 적용하나요?

A. 아닙니다. 세기금형사출은 제품 형상과 생산 조건을 분석한 후 필요한 경우에만 언더컷을 적용합니다.

언더컷은 모든 제품에 동일하게 적용하는 구조가 아닙니다.

제품 구조, 소재 특성, 취출 방향을 종합적으로 검토하여 필요한 경우에 적용해야 효율적인 금형제작이 가능합니다.

Q. 다이캐스팅금형에서 언더컷을 적용하는 이유는 무엇인가요?

A. 세기금형사출은 제품 이탈 방향을 제어하고 취출 불량을 줄이기 위해 다이캐스팅금형에 언더컷 구조를 적용합니다.

제품 형상이 복잡하거나 수축으로 인해 특정 방향으로 붙는 경우 적절한 언더컷 적용을 통해 제품 위치를 안정적으로 유지할 수 있습니다.

이를 통해 생산 과정에서 발생할 수 있는 불량을 줄이고 일정한 품질 확보가 가능합니다.

Q. 언더컷은 금형설계에서 어떤 방식으로 제작하나요?

A. 세기금형사출은 제품 구조에 따라 단차 가공, 슬라이드 코어, 리프터 등 다양한 방식을 적용합니다.

작은 언더컷은 코어 가공으로 구현할 수 있으며, 깊거나 복잡한 언더컷은 슬라이드 구조를 활용하여 안정적인 취출이 가능하도록 설계합니다.

Q. 언더컷을 너무 많이 적용하면 문제가 발생하나요?

A. 네, 과도한 언더컷 설계는 제품 변형이나 금형 손상의 원인이 될 수 있습니다.

언더컷이 지나치게 크면 이형력이 증가하여 제품 변형, 금형 마모, 취출 불량 등의 문제가 발생할 수 있습니다.

따라서 금형설계 단계에서 적절한 깊이와 위치를 결정하는 것이 중요합니다.

Q. 세기금형사출은 언더컷 문제를 어떻게 해결했나요?

A. 세기금형사출은 하측 언더컷 구조를 적용하여 제품 취출 문제를 개선하고 안정적인 생산에 성공했습니다.

이번 다이캐스팅금형 제작 사례에서는 질화 열처리 이후 제품이 상측 금형에 붙는 문제가 발생했습니다.

세기금형사출은 제품 위치와 취출 방향을 분석한 후 하측에서 제품을 안정적으로 잡을 수 있도록 언더컷 구조를 적용했습니다.

다만 언더컷을 과도하게 적용하면 하측 밀핀이 제품을 정상적으로 밀어내지 못할 수 있기 때문에 적절한 깊이와 구조 설계가 필요했습니다.

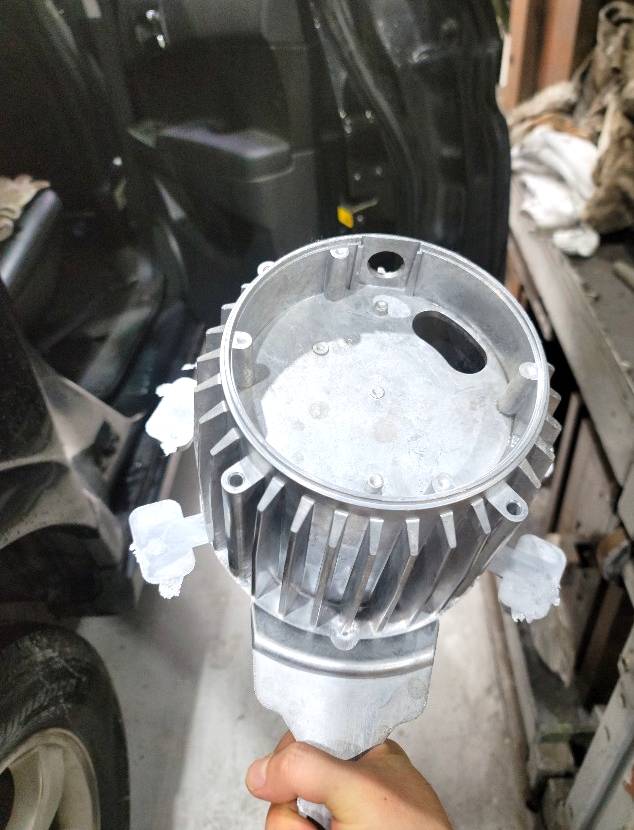

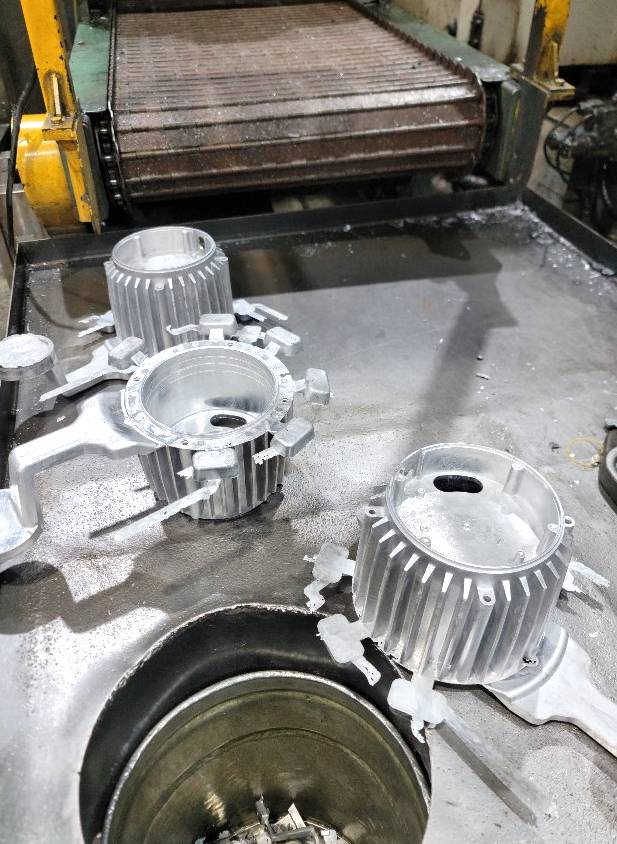

결과적으로 제품 취출 안정성을 확보하고 정상적인 양품 생산이 가능하도록 개선했습니다.

세기금형사출의 부천금형 제작 전문성

세기금형사출은 부천 지역을 기반으로 다이캐스팅금형과 사출금형 제작을 전문으로 진행하는 금형 업체입니다.

금형은 제품 생산의 품질과 생산성을 결정하는 핵심 설비입니다.

따라서 금형제작 과정에서는 초기 금형설계부터 제품 형상, 소재 특성, 취출 구조, 생산 환경까지 종합적으로 검토해야 합니다.

세기금형사출은 다양한 제작 경험을 바탕으로 제품 성형 과정에서 발생하는 문제를 분석하고 개선하는 기술력을 제공합니다.

이번 언더컷 적용 사례처럼 실제 생산 과정에서 발생하는 문제를 해결하는 것이 완성도 높은 금형제작의 핵심입니다.

부천금형, 다이캐스팅금형, 사출금형 제작이 필요하다면 제품 특성에 맞는 전문적인 상담을 통해 최적의 제작 방향을 확인해 보시기 바랍니다.

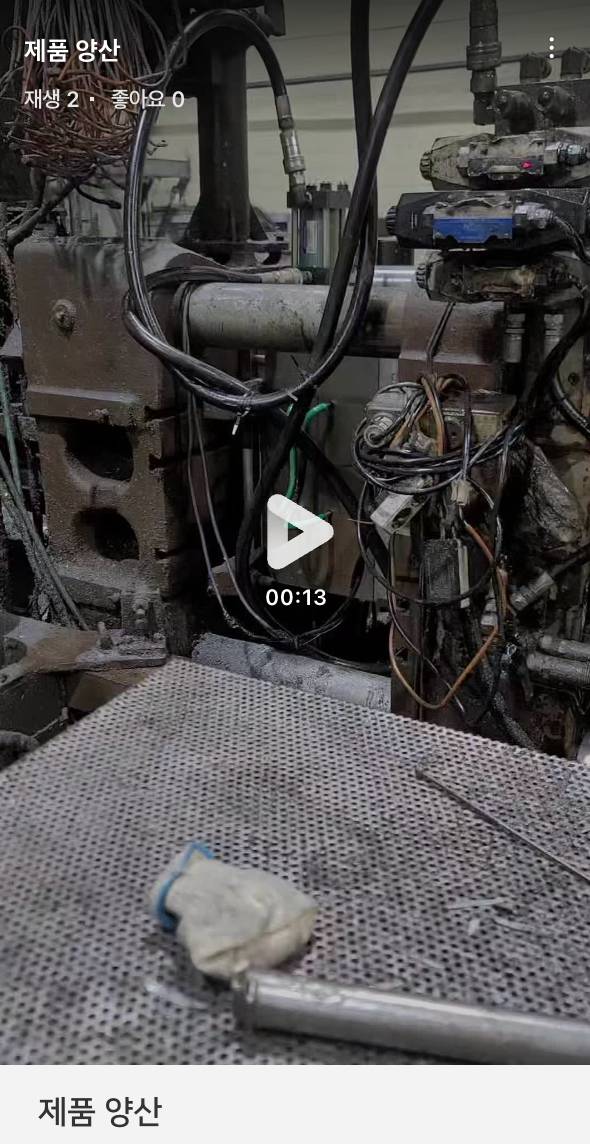

세기금형사출 언더컷 설계 사례 보기
